揭秘机载SAR发射模块的工作机制

在机载SAR系统中，发射模块是整个雷达系统的“心脏”，负责生成并发射高功率、高稳定性的微波信号，是实现高质量成像的前提。其工作性能直接决定了SAR系统的探测距离、分辨率、信噪比以及成像质量。我将从其核心定位切入，先解析模块与SAR系统的协同关系，再拆解硬件组件、信号流程、关键技术及性能优化逻辑，结合工程实例让专业原理更易理解。

一、发射模块的核心定位与系统协同

机载合成孔径雷达（SAR）作为突破传统雷达分辨率瓶颈的主动遥感设备，其核心优势源于“运动合成虚拟大天线”的创新原理。发射模块作为SAR系统的“信号源心脏”，承担着生成高保真相干微波信号并向地面测绘带精准辐射的关键使命，其性能直接决定SAR图像的距离向分辨率、成像幅宽及信噪比水平
。

SAR系统协同框架中，发射模块需与三大子系统精准联动：与时序控制系统同步，确保“发射-接收”循环与飞机航迹的孔径位置严格匹配；与天线系统协同，通过馈电网络实现信号的空间辐射与极化控制；与信号处理系统呼应，发射波形参数需匹配后续距离压缩与方位合成算法需求。这种协同关系决定了发射模块必须兼具信号生成的精确性、功率输出的稳定性与环境适应的可靠性。

二、发射模块的硬件架构与核心组件

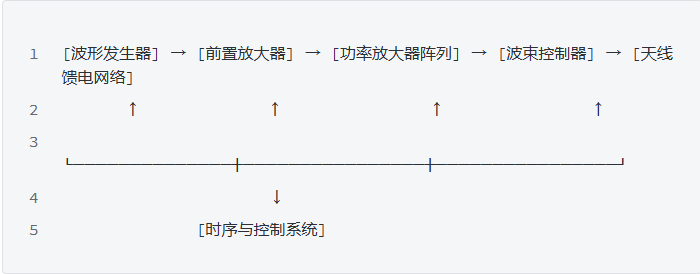

机载SAR发射模块采用“波形生成-功率放大-波束控制-馈电输出”的四级架构，各组件通过高精度时序链路联动，典型硬件配置如图1所示（概念架构）：

1. 波形生成单元：高保真信号的源头

波形生成单元是决定SAR距离向分辨率的核心，其核心任务是生成符合成像需求的相干微波信号。当前主流SAR系统普遍采用线性调频脉冲（LFM，又称Chirp信号），该信号通过在脉冲持续时间内实现频率线性变化，完美解决了“高能量”与“大带宽”的工程矛盾。

LFM信号的数学表达式为：
s(t)=rect(t/τ)・exp(j2π(f₀t+(1/2)kt²))
其中，f₀为载波频率，k=B/τ为调频率（B为信号带宽，τ为脉冲宽度），rect(・)为矩形窗函数（当|t/τ|≤1/2时，rect(t/τ)=1；否则为0）。通过调节B与τ，可灵活适配不同分辨率需求：例如实现1米距离向分辨率需至少150MHz带宽，而0.5米分辨率则需300MHz带宽。

实际工程中，波形生成采用“数字合成+模拟上变频”方案：由高速DDS（直接数字频率合成器）生成基带Chirp信号，经正交调制器搬移至指定载频（如C波段5.405GHz），再通过滤波抑制杂散分量，确保信号谱纯度。为降低后续脉冲压缩的旁瓣电平，还需对基带信号施加Hamming窗等加权处理。

2. 功率放大链路：能量提升的核心环节

功率放大链路需将波形生成单元输出的毫瓦级信号放大至千瓦级，以补偿微波在大气中的传播衰减。根据SAR系统功率需求，通常采用“前置放大+末级功率放大”的两级架构，其中末级功率放大是技术核心。

当前机载SAR普遍采用GaN（氮化镓）器件构建功率放大阵列，其具备高功率密度（比传统GaAs高3倍）、高效率（可达60%以上）及宽禁带特性，完美适配机载平台的体积与功耗限制。例如我国某S-SAR卫星载荷采用国产GaN器件，单通道发射功率200W，16通道空间合成后总功率超3200W，这种架构同样适用于大型机载SAR系统。

功率放大链路的关键指标包括：
（1）输出功率：需满足雷达方程中远距离探测的能量需求，由探测距离R、天线增益G及目标雷达截面积σ共同决定（接收功率Pᵣ与发射功率Pₜ、天线增益平方G²、波长平方λ²、目标雷达截面积σ成正比，与探测距离四次方R⁴成反比，即Pᵣ∝PₜG²λ²σ/R⁴）；
（2）线性度：采用预失真技术补偿非线性失真，避免信号频谱展宽影响分辨率；
（3）效率：通过Class-J等高效拓扑结构降低热损耗，缓解机载散热压力。

3. 波束控制与馈电系统

波束控制单元负责实现发射信号的空间指向与覆盖范围调节，通常采用相控阵技术或反射面天线馈电技术。对于机载SAR，需根据测绘带宽度需求，将发射波束在距离向形成固定宽度的扇形覆盖（典型宽度20°-40°），同时通过方位向波束控制抑制旁瓣干扰。

馈电系统作为功率放大阵列与天线之间的桥梁，需具备低损耗、高隔离度特性。在多极化SAR系统中，馈电网络还需实现水平（H）、垂直（V）极化信号的独立传输与合成，以支持HH、HV、VV等多极化成像模式，为地物分类提供丰富的极化特征信息。

4. 时序与控制系统

时序控制系统是发射模块的“神经中枢”，通过高精度晶振（频率稳定度≤1e-9，即≤10的负9次方）提供统一时钟基准，实现三大同步功能：
（1）波形同步：控制波形发生器的脉冲重复频率（PRF）与飞机飞行速度匹配，确保相邻孔径位置的观测区域连续覆盖；
（2）放大链路同步：协调前置放大与末级放大的开启/关闭时序，避免瞬时浪涌损坏器件；
（3）系统协同同步：向接收模块发送触发信号，确保“发射-接收”时序严格对齐，避免漏采回波信号。

三、发射模块的工作流程与信号演化

机载SAR沿航线飞行时，发射模块按“波形生成-功率放大-波束辐射-间歇待机”的循环模式工作，单次循环周期通常为10-100μs（微秒），具体流程如下：

1. 触发启动阶段（T0-T1，约0.1μs）

时序控制系统接收导航系统的位置脉冲信号后，向波形生成单元发送触发指令，同时开启功率放大链路的偏置电压，使整个发射链路进入就绪状态。此阶段需严格控制触发延迟抖动（≤1ns，即≤1纳秒），否则会导致回波相位偏差，影响后续相干合成精度。

2. 波形生成与前置放大阶段（T1-T2，约1-10μs）

DDS芯片按预设参数生成基带Chirp信号，经正交调制器搬移至工作载频（如L波段1-2GHz用于森林穿透，X波段8-12GHz用于城市高分辨率成像），再通过前置放大器将信号功率提升至瓦级，为末级放大提供驱动信号。此阶段需通过温度补偿电路稳定DDS工作状态，确保信号频率漂移≤1kHz（千赫兹）。

3. 末级功率放大与波束辐射阶段（T2-T3，与脉冲宽度匹配）

瓦级驱动信号进入GaN功率放大阵列，经16-64通道合成后输出千瓦级功率。波束控制单元通过移相器调节各通道相位，使信号经馈电网络传输至天线后，在空间形成指定指向的发射波束。此时发射信号的峰值功率、频率稳定性及极化纯度均达到设计指标，向地面测绘带辐射相干微波。

4. 间歇待机阶段（T3-T4，约1-100μs）

功率放大链路关闭末级偏置，进入低功耗待机状态；波形生成单元清除缓存，准备下一轮信号生成；时序控制系统接收飞机INS/GPS数据，更新下一个孔径位置的发射参数。此阶段的时长由PRF决定，需确保在飞机移动至下一个孔径位置前完成准备工作。

四、关键技术挑战与工程实现策略

机载平台的特殊环境（振动、温度波动、空间受限）及SAR成像的高精度需求，使发射模块面临多重技术挑战，需通过针对性设计突破瓶颈。

1. 高功率密度与热管理平衡

GaN功率器件虽实现高功率密度，但单位面积热损耗仍可达100W/cm²（瓦每平方厘米），机载平台的散热空间又极其有限。工程中采用“三维散热”策略：
（1）器件级：采用共晶焊工艺将GaN芯片直接贴装在氮化铝（AlN）基板上，热导率提升至230W/(m・K)（瓦每米开尔文）；
（2）模块级：通过微通道液冷板与飞机燃油系统热交换，散热效率较传统风冷提升5倍；
（3）系统级：采用功率合成技术分散发热点，避免单点温度过高。某机载X波段SAR发射模块通过该策略，实现300W通道功率下核心温度控制在85℃以内。

2. 宽频带信号的线性度优化

大带宽LFM信号在功率放大过程中易产生非线性失真，导致频谱展宽与信噪比下降。解决方案采用“预失真+线性化”双重技术：
（1）数字预失真（DPD）：通过采集放大后的信号失真特性，在基带生成反向补偿信号，使非线性误差降低40dB（分贝）；
（2）Doherty功率放大器：在末级采用该架构，使功率回退区的效率从传统Class-A的15%提升至45%，同时保持高线性度。实测显示，该方案可将信号的邻道功率比（ACPR）抑制至-50dBc（分贝相对于载波）以下。

3. 多极化信号的高隔离度传输

多极化SAR需在同一发射模块实现H/V极化信号的独立发射，极化隔离度要求≥30dB。设计中采用“空间+电路”双重隔离策略：
（1）天线馈电端：采用正交模耦合器（OMT）实现极化分离，物理隔离度达40dB；
（2）功率放大链路：采用独立的H/V极化通道，通道间采用金属屏蔽腔隔离，避免信号串扰；
（3）校准机制：每100个发射周期自动进行极化隔离度校准，通过移相器补偿相位偏差。某机载L波段全极化SAR通过该设计，实测极化隔离度达35dB，满足植被穿透成像需求。

4. 环境适应性与可靠性设计

机载环境的振动（10-2000Hz，加速度10g，g为重力加速度）与温度波动（-40℃至60℃）易导致器件失效。可靠性设计策略包括：
（1）机械加固：采用金属外壳整体灌封，关键器件采用锁紧式连接器；
（2）温度补偿：在振荡器与放大器中加入热敏电阻，通过自动增益控制（AGC）补偿温度漂移；
（3）冗余设计：功率放大阵列采用N+1冗余架构（N为正常工作通道数，1为备用通道），单通道故障时自动切换，系统可用性提升至99.9%。某军用机载SAR发射模块经1000小时环境试验，无任何性能衰减。

五、性能测试与典型应用场景

发射模块的性能需通过“模块级-系统级-飞行试验”三级测试验证，核心测试指标及典型值如下表所示：

测试指标	典型要求（X波段SAR）	测试方法
输出峰值功率	≥2kW（合成后）	高功率定向耦合器+功率计
信号带宽	300MHz	频谱分析仪
频率稳定度	≤5×10⁻⁸/小时（≤5乘以10的负8次方每小时）	频率计数器+GPS校时
极化隔离度	≥30dB	极化分离器+接收机
效率	≥45%	功率计+功耗分析仪
环境适应性	-40℃~60℃，10g振动	高低温箱+振动台

在实际应用中，发射模块的性能直接决定SAR系统的任务能力：
1. 军事侦察：采用X波段高功率发射模块（输出功率5kW），实现10km（千米）距离外0.5米分辨率成像，可识别地面车辆型号；
2. 地形测绘：采用C波段GaN阵列发射模块，结合多极化技术，生成精度1米的数字高程模型（DEM）；
3. 森林监测：采用L波段低功耗发射模块，利用长波长穿透特性，探测森林冠层下的植被分布。

机载SAR发射模块作为系统的核心能量供给与信号生成单元，其工作机制融合了微波电路、时序控制、热管理等多学科技术。从波形生成的精准调制到功率放大的高效稳定，从环境适应的可靠设计到多极化的灵活配置，每一个环节的技术突破都推动着SAR成像能力的跃升。

---
