PA系列-相控阵雷达MiniSAR

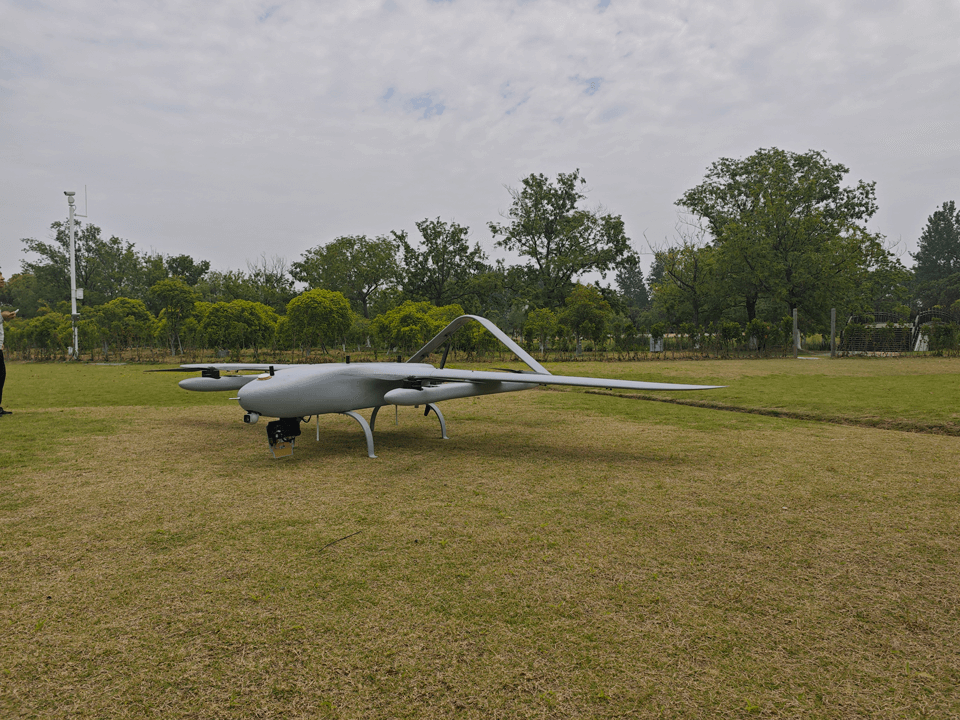

PA系列MiniSAR作为高性能微型合成孔径雷达系统，采用相控阵天线布局实现波束扫描更灵活、功能重构更便捷，结合脉冲体制具备功能齐全、性能优良、重量轻的优势，可搭载于多旋翼、垂起固定翼、直升机等多种轻小型无人机平台，拥有全天候、全天时的遥感数据获取能力。

系统参数

型号 PA-Ku/X

波段 Ku波段 / X波段

工作体制脉冲

极化方式 HH / VV

工作模式条带 / 聚束 / GMTI

条带分辨率 0.2m * 0.2m

聚束分辨率 0.1m * 0.1m

作用距离 40km

测绘带宽 10km

GMTI 5km/h

方位电扫 -45° ~ +45°

俯仰机扫 -475° ~ +75°

定位精度 ≤10m（基于单点GNSS定位的成像算法）

实时成像 0.3m

总重量＜10kg

整体功耗＜350W

存储容量 4T

工作温度 -40℃ ~ +55℃

支持飞行高度 500m~6000m

型号	PA-Ku/X
波段	Ku波段 / X波段
工作体制	脉冲
极化方式	HH / VV
工作模式	条带 / 聚束 / GMTI
条带分辨率	0.2m * 0.2m
聚束分辨率	0.1m * 0.1m
作用距离	40km
测绘带宽	10km
GMTI	5km/h
方位电扫	-45° ~ +45°
俯仰机扫	-475° ~ +75°
定位精度	≤10m（基于单点GNSS定位的成像算法）
实时成像	0.3m
总重量	＜10kg
整体功耗	＜350W
存储容量	4T
工作温度	-40℃ ~ +55℃
支持飞行高度	500m~6000m
