SAR数据采集服务中的异构无人机协同编队采集方案

异构无人机协同编队采集方案通过整合不同性能、不同功能的无人机平台，构建多维度、立体化的SAR数据采集网络，为地质勘探、灾害监测、海洋观测等领域提供更优质的遥感数据服务。本文将从方案设计背景、核心架构、关键技术、实施流程及应用价值等方面，全面解析这一创新采集模式。

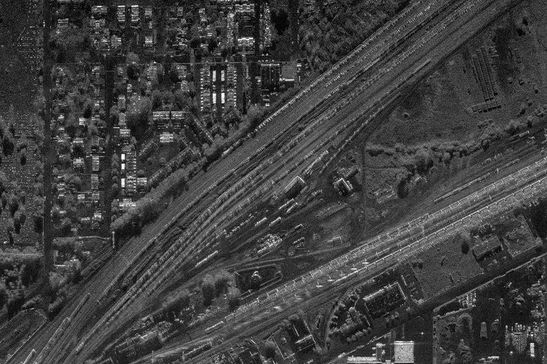

一、方案设计背景与需求痛点

SAR技术凭借 “全天时、全天候、高分辨率” 的优势，成为遥感数据采集的核心手段。但随着应用场景的复杂化（如大面积灾害应急监测、复杂地形测绘），传统采集模式逐渐暴露出明显短板，为异构无人机协同编队方案提供了发展契机。

1. 传统SAR数据采集的痛点

（1）覆盖范围与精度的矛盾：单一大型无人机搭载高分辨率SAR载荷时，续航能力强但机动性差，难以快速覆盖复杂区域；小型无人机机动性强但载荷有限，采集精度和续航能力不足。
（2）场景适应性弱：面对山地、海洋、城市等多样化地形，单一平台无法兼顾 “低空细节采集” 与 “高空广域监测”，例如城市建筑群需低空高精度成像，而大范围洪涝灾害需快速覆盖监测。
（3）效率与成本失衡：若采用多架同类型无人机编队，虽能提升覆盖效率，但需重复配置相同载荷，导致成本高企；且同类型平台的功能同质化，无法应对多维度数据需求（如SAR数据与光学数据融合）。
（4）应急响应滞后：自然灾害（如地震、泥石流）发生后，需快速获取灾区SAR数据评估灾情，但单一平台的部署速度、数据传输效率难以满足 “分钟级” 响应需求。

2. 异构无人机协同的核心优势

异构无人机协同编队通过 “功能互补、性能协同”，精准解决传统模式的痛点：
（1）功能分层覆盖：不同类型无人机搭载差异化SAR载荷（如高分辨率 X 波段SAR、穿透性 L 波段SAR），实现 “细节 + 广域”“表面 + 穿透” 的多维度数据采集。
（2）效率成本平衡：按需配置无人机（如 1 架大型长续航无人机 + 3-5 架小型高机动无人机），避免同类型平台的冗余投入，同时提升单位时间的覆盖面积。
（3）应急响应提速：小型无人机可快速部署，大型无人机提供持续数据支持，配合实时数据传输链路，实现 “快速侦察 + 持续监测” 的应急需求。

二、异构无人机协同编队的核心架构设计

异构无人机协同编队的架构需围绕 “载荷适配、任务协同、数据融合” 三大核心，构建 “分层部署、集中管控、分布式执行” 的系统体系。典型架构分为平台层、载荷层、控制层、数据层四个层级，各层级协同实现SAR数据的高效采集。

1. 平台层：异构无人机的选型与分层部署

平台层是协同编队的基础，需根据任务需求选择不同类型的无人机，形成 “高空长航时 + 低空高机动 + 中程多用途” 的分层梯队。常见无人机选型及定位如下：

无人机类型	典型参数	搭载SAR载荷类型	核心任务定位
高空长航时无人机	续航 10-20 小时，升限 8000-12000 米	中低分辨率 L/C 波段SAR	广域监测、大范围地形测绘
中程多用途无人机	续航 4-8 小时，升限 3000-6000 米	中分辨率 C/X 波段SAR	区域级数据补全、重点区域复测
低空高机动无人机	续航 1-3 小时，升限 1000-3000 米	高分辨率 X/Ku 波段SAR	细节采集、复杂地形（如山地、城市）成像
微型特种无人机	续航 30 分钟 - 1 小时，升限 500-1000 米	超小型 SAR（如微带 SAR）	狭小空间探测（如灾后废墟、峡谷）

部署原则：以 “高空无人机为核心中枢，中低空无人机为补充延伸”，例如在灾害监测任务中，高空无人机先完成灾区整体SAR成像，定位重灾区；中低空无人机再对重灾区进行高精度成像，获取建筑损毁、道路中断等细节数据。

2. 载荷层：SAR载荷的差异化配置与协同工作

载荷层需根据无人机平台的载重、供电能力，匹配差异化的SAR载荷，同时确保多载荷数据的兼容性，为后续融合分析奠定基础。
（1）载荷差异化配置逻辑：

a. 高空无人机：优先选择 “轻量型、长续航” 的SAR载荷（如重量＜5kg 的 L 波段SAR），重点保障续航能力，实现大范围覆盖；
b. 低空无人机：配置 “高分辨率、高帧率” 的SAR载荷（如 X 波段SAR，分辨率可达 0.5 米），满足细节成像需求；
c. 特种无人机：搭载 “微型化、抗干扰” 的SAR载荷（如基于MEMS技术的微带SAR），适应狭小空间的复杂电磁环境。

（2）载荷协同工作机制：

a. 频率协同：避免不同SAR载荷的频段干扰，例如高空无人机使用 L 波段（1-2GHz），低空无人机使用 X 波段（8-12GHz），通过频段划分实现 “同时同域” 采集；
b. 参数同步：统一时间基准（如GPS授时）、成像分辨率、入射角等核心参数，确保多平台数据的时空一致性，减少后续融合误差。

3. 控制层：编队协同与任务调度

控制层是协同编队的 “大脑”，负责无人机编队的飞行控制、任务分配、应急容错，确保多平台按计划高效完成SAR数据采集。核心功能包括：
（1）集中式任务规划：

a. 基于任务需求（如覆盖范围、分辨率、采集时间），通过算法自动划分各无人机的采集区域，避免重复采集或遗漏；
b. 示例：在 1000km² 的地形测绘任务中，高空无人机负责 60% 的广域区域，中低空无人机负责 40% 的复杂地形区域，同时规划重叠区域（5%-10%）用于数据拼接。

（2）分布式编队控制：

a. 采用 “主从式” 控制模式：以高空长航时无人机为 “主机”，负责全局任务调度；中低空无人机为 “从机”，接收主机指令并执行局部任务；
b. 动态调整机制：当某架从机出现电量不足或故障时，主机自动将其任务分配给其他空闲从机，确保采集任务不中断。

（3）实时通信链路：

a. 构建 “卫星 + 地面基站 + 无人机自组网” 的多链路通信系统：高空无人机通过卫星链路与地面控制中心通信，中低空无人机通过自组网与主机互联，确保指令传输和数据回传的实时性（延迟＜1 秒）；
b. 抗干扰设计：采用跳频、加密技术，避免复杂电磁环境（如山区、城市）对通信的干扰。

4. 数据层：SAR数据的融合与处理

数据层是协同编队的 “成果输出端”，通过多平台SAR数据的融合处理，生成高精度、高完整性的遥感数据产品，满足不同应用场景的需求。
（1）数据预处理：

a. 时空校准：基于GPS数据和惯性导航系统（INS）数据，对各平台采集的SAR数据进行时间同步和空间定位校准，消除平台位置误差（定位精度提升至 0.5 米以内）；
b. 噪声去除：针对不同载荷的噪声特性（如高空SAR的热噪声、低空SAR的机械振动噪声），采用自适应滤波算法去除噪声，提升数据质量。

（2）多源数据融合：

a. 分辨率融合：将低空高分辨率SAR数据与高空广域SAR数据融合，生成 “广域 + 细节” 的混合分辨率数据（如全局 10 米分辨率 + 重点区域 1 米分辨率）；
b. 频段融合：利用 L 波段SAR的穿透性（可穿透植被、浅土层）和 X 波段SAR的高分辨率，融合生成 “表面 + 地下” 的立体数据（如用于地质勘探时，可同时获取地表地形和地下岩层分布）；
c. 多模态融合（可选）：若部分无人机搭载光学载荷，可将SAR数据（全天时）与光学数据（高光谱）融合，提升数据的解译能力（如灾害监测时，SAR数据识别损毁区域，光学数据判断损毁程度）。

（3）数据产品输出：

a. 标准化产品：生成SAR原始数据、单视复数（SLC）数据、干涉SAR（InSAR）数据等基础产品；
b. 应用级产品：根据需求生成数字高程模型（DEM）、地表形变图、灾害评估报告等定制化产品，支持直接用于决策（如地质灾害监测中，输出滑坡区域的形变速率图）。

三、方案实施的关键技术突破

异构无人机协同编队采集方案的落地，需突破 “编队控制、载荷协同、数据融合” 三大核心技术瓶颈，确保系统的稳定性、可靠性和高效性。

1. 异构编队的动态协同控制技术

传统同构无人机编队控制依赖统一的运动模型，而异构无人机的尺寸、机动性、续航差异大，需针对性设计控制算法：
（1）分层自适应轨迹规划算法：

a. 基于无人机的性能参数（如最大速度、转弯半径），为不同平台规划差异化轨迹：高空无人机采用 “直线 + 少转弯” 的高效轨迹，低空无人机采用 “灵活折线” 轨迹以适应复杂地形；
b. 实时避障：融合SAR载荷的地形探测数据与无人机的毫米波雷达数据，提前识别障碍物（如山脉、高压线），动态调整轨迹，避障响应时间＜0.5 秒。

（2）分布式一致性控制协议：
通过 “主机 - 从机” 的信息交互，确保所有无人机的任务进度、位置信息保持一致；例如，当主机调整采集区域时，从机通过一致性协议自动同步任务参数，避免任务冲突。

2. SAR载荷的协同工作与参数优化技术

多平台SAR载荷的协同工作是数据质量的关键，需解决 “频段干扰、参数匹配、能效平衡” 问题：
（1）频段动态分配技术：
基于采集区域的电磁环境（如是否存在通信基站、雷达站），通过频谱感知算法实时检测空闲频段，为不同SAR载荷分配最优频段，避免干扰；例如，在城市区域，优先为低空SAR分配 X 波段（受通信干扰较小），高空SAR分配 L 波段。
（2）载荷参数自适应调整：
根据无人机的飞行高度、速度，自动优化SAR的成像参数（如脉冲重复频率、带宽）：例如，低空无人机飞行速度慢，可提高脉冲重复频率以提升成像帧率；高空无人机飞行速度快，可增大带宽以保证分辨率。
（3）能效优化技术：
针对小型无人机的续航短板，采用 “间歇工作模式”：当无人机飞行至非重点区域时，SAR载荷进入低功耗休眠状态；到达重点区域后快速唤醒，既保证数据质量，又延长续航时间（续航提升 20%-30%）。

3. 多源SAR数据的高精度融合技术

多平台数据的时空差异、噪声特性不同，需通过融合技术提升数据的完整性和精度：
（1）时空对准技术：

a. 基于GPS/INS的高精度定位数据，建立统一的时空坐标系；采用 “特征点匹配算法”（如 SIFT、ORB），识别不同SAR图像中的同名点（如山顶、桥梁），实现空间对准（对准误差＜1 个像素）；
b. 时间同步采用 “卫星授时 + 本地时钟校准”，确保多平台数据的时间差＜10 毫秒。

（2）加权融合算法：
根据不同平台数据的可靠性（如高空SAR的广域可靠性高、低空SAR的细节可靠性高），分配不同的权重；例如，在广域区域，高空数据权重占 70%，低空数据权重占 30%；在重点区域，低空数据权重提升至 80%，确保细节清晰。
（3）深度学习辅助融合：
采用卷积神经网络（CNN）对多源SAR数据进行特征提取，自动识别数据中的冗余信息和互补信息；例如，通过CNN识别低空数据中的建筑边缘特征，与高空数据的地形特征融合，生成更精准的数字高程模型（DEM精度提升 15%-20%）。

四、方案实施流程与应用场景

异构无人机协同编队SAR数据采集方案的实施需遵循 “任务规划 - 编队部署 - 数据采集 - 融合处理 - 产品输出” 的标准化流程，同时可根据不同应用场景进行定制化调整。

1. 标准化实施流程

（1）任务需求分析与规划（前期准备）

a. 明确用户需求：确定采集区域范围、分辨率要求（如 1 米 / 5 米 / 10 米）、数据类型（如普通SAR成像 / 干涉SAR）、交付时间（如应急任务需 24 小时内交付）；
b. 平台与载荷选型：根据需求选择无人机组合（如灾害应急选择 “1 架高空 + 3 架低空”，地质勘探选择 “1 架高空 + 2 架中程”），匹配对应的SAR载荷；
c. 航线规划：通过专业软件（如 ArcGIS、Mission Planner）设计各无人机的航线，标注重点采集区域、禁飞区、通信中继点。

（2）编队部署与升空（现场执行）

a. 地面检查：测试无人机的动力系统、SAR载荷、通信链路，确保设备正常；
b. 分层升空：按 “高空无人机→中程无人机→低空无人机” 的顺序升空，避免起飞阶段的碰撞；高空无人机先到达指定高度，建立通信中枢后，引导其他无人机进入任务区域；
c. 编队校准：所有无人机升空后，进行一次时空校准，确保参数同步（如时间、坐标系、载荷参数）。

（3）协同采集与数据回传（核心阶段）

a. 按规划航线执行采集任务：高空无人机进行广域扫描，中低空无人机对重点区域进行精细化采集；
b. 实时数据回传：无人机将采集的SAR数据通过通信链路回传至地面控制中心，地面人员实时监控数据质量（如是否存在噪声、是否覆盖完整）；
c. 动态调整：若发现某区域数据质量不达标（如云层干扰导致图像模糊），地面控制中心指令对应无人机进行重采。

（4）数据融合处理与产品交付（后期处理）

a. 数据预处理：对回传的原始数据进行时空校准、噪声去除、辐射校正；
b. 多源融合：采用前文提到的融合技术，生成完整的SAR数据产品；
c. 质量检验：通过专业人员或算法验证数据的精度、完整性是否满足需求；
d. 产品交付：将标准化产品（如 DEM、形变图）或定制化报告（如灾害评估报告）交付用户，并提供数据解译支持。

2. 典型应用场景

（1）地质灾害监测（如地震、滑坡）

a. 应用需求：快速获取灾区的地形变化、建筑损毁情况，为救援决策提供支持；
b. 方案配置：1 架高空长航时无人机（L 波段SAR，覆盖灾区整体）+3-4 架低空高机动无人机（X 波段SAR，重点监测重灾区）；
c. 核心价值：实现 “分钟级部署、小时级数据交付”，例如地震发生后，2 小时内完成灾区广域SAR成像，4 小时内完成重灾区细节成像，帮助救援团队定位被困人员区域。

（2）海洋环境监测（如石油泄漏、海冰监测）

a. 应用需求：大范围海洋区域的动态监测，识别石油泄漏范围、海冰移动轨迹；
b. 方案配置：2 架高空长航时无人机（C 波段SAR，覆盖 10000km² 以上海域）+1 架中程无人机（X 波段SAR，跟踪重点区域）；
c. 核心价值：SAR技术不受海洋云雾影响，可全天时监测；异构编队实现 “广域巡查 + 重点跟踪”，例如石油泄漏监测中，高空无人机每天巡查一次，发现泄漏后，中程无人机持续跟踪泄漏扩散轨迹，为清污工作提供实时数据。

（3）复杂地形测绘（如山地、峡谷）

a. 应用需求：获取高精度地形数据，用于道路建设、资源勘探；
b. 方案配置：1 架高空无人机（L 波段SAR，广域地形测绘）+2 架低空特种无人机（微型SAR，探测峡谷、洞穴等狭小空间）；
c. 核心价值：低空无人机可深入复杂地形，弥补高空SAR的细节缺失；多源数据融合生成 “立体地形模型”，例如山地道路建设中，既获取全局地形数据用于路线规划，又获取峡谷区域的细节数据用于隧道设计。

五、方案实施的挑战与应对策略

尽管异构无人机协同编队SAR数据采集方案具有显著优势，但在实际实施过程中仍面临一些挑战，需采取针对性策略应对。

1. 技术挑战

（1）异构平台协同控制复杂度高
不同类型无人机的运动特性、通信协议、任务处理能力差异大，导致协同控制难度增加。例如，高空无人机的飞行速度慢、续航长，低空无人机的飞行速度快、续航短，两者在编队飞行时难以保持稳定的相对位置。
应对策略：

a. 研发统一的协同控制协议，实现不同类型无人机之间的信息交互和指令同步。例如，基于ROS（机器人操作系统）开发通用的通信接口，使高空、中低空、微型无人机能高效交换位置、速度、任务进度等信息。
b. 采用分层控制架构，将协同控制分为全局控制和局部控制。全局控制由地面控制中心或高空无人机负责，制定整体任务计划和编队策略；局部控制由各无人机自主完成，根据全局指令调整自身飞行状态，保持编队队形稳定。

（2）多源数据融合精度不足
由于不同无人机的SAR载荷类型、成像参数、飞行高度不同，采集的数据存在时空差异和噪声干扰，导致多源数据融合精度难以满足高要求场景（如高精度地形测绘）。
应对策略：

a. 优化时空对准算法，采用更精准的定位技术（如北斗 +GPS双模定位，定位精度可达厘米级）和时间同步技术（如原子钟同步，时间误差＜1 毫秒），减少数据的时空偏差。同时，引入深度学习算法（如基于Transformer的特征匹配算法），提高不同SAR图像中同名点的识别准确率，进一步提升空间对准精度。
b. 改进数据融合算法，结合多源数据的特点（如高空数据的广域性、低空数据的细节性），设计自适应权重分配机制。例如，在地形平坦区域，增加高空数据的权重；在地形复杂区域，增加低空数据的权重，确保融合后数据的精度和完整性。

2. 政策与法规挑战

目前，无人机飞行管理政策和法规尚不完善，尤其是多架无人机编队飞行的审批流程复杂、飞行空域限制严格，影响异构无人机协同编队的灵活部署和作业效率。例如，在城市区域或边境地区，无人机飞行需要提前向相关部门申请空域，审批周期长，难以满足应急任务（如地震灾害监测）的 “分钟级” 响应需求。
应对策略：

a. 加强与政府部门的沟通协作，推动无人机编队飞行管理政策的优化和完善。例如，建议针对应急救援、灾害监测等特殊场景，设立 “绿色通道”，简化空域审批流程，实现无人机快速部署。
b. 研发无人机空域自主规划和避障技术，使编队能在复杂空域环境中自主规避禁飞区和其他飞行器，减少对人工空域申请的依赖。同时，建立无人机飞行监管平台，实时监控编队的飞行轨迹和作业状态，确保飞行安全合规。

3. 成本挑战

异构无人机协同编队的建设和运营成本较高，包括无人机采购成本（尤其是高空长航时无人机和高性能SAR载荷价格昂贵）、维护成本（定期检修无人机和载荷，更换零部件）、人员培训成本（培养专业的无人机操作、数据处理和分析人员）等，限制了方案在中小规模企业或地区的推广应用。
应对策略：

a. 推动技术国产化和产业化，降低核心设备（如SAR载荷、无人机动力系统）的生产成本。例如，国内企业可加大研发投入，突破SAR载荷的关键技术，实现国产化替代，使SAR载荷价格降低 30%-50%。
b. 采用共享运营模式，组建专业的异构无人机协同编队服务团队，为不同行业用户提供数据采集服务，避免用户重复采购设备和组建团队，降低用户的使用成本。例如，服务团队可根据用户需求，灵活调配无人机编队完成地质勘探、环境监测等任务，按服务次数或数据量收取费用。

异构无人机协同编队SAR数据采集方案通过整合不同性能、不同功能的无人机平台和SAR载荷，构建了 “分层部署、集中管控、分布式执行” 的系统体系，有效解决了传统单一平台采集模式在覆盖范围、精度、效率、成本等方面的痛点，为地质灾害监测、海洋环境监测、复杂地形测绘等领域提供了更优质的遥感数据服务。

---
