机载SAR设备内部二次隔振技术

机载SAR平台复杂的振动环境会严重恶化SAR成像质量，甚至导致核心器件失效，而传统设备级单级隔振难以兼顾低频隔振性能与高频微振动抑制，无法满足高分辨率SAR对内部核心敏感组件的振动控制要求。本文系统阐述了机载SAR设备内部二次隔振技术的核心原理，分析了振动对SAR成像的影响机制，建立了二次隔振系统的动力学模型，重点研究了设备内部二次隔振的关键设计技术，结合工程应用验证了技术有效性。

一、机载SAR设备振动特性与隔振需求分析

1. 机载SAR设备的振动传递特性

机载SAR设备的振动传递路径可分为两个层级：第一层级是载机机身振动通过安装底座传递至SAR设备机箱，振动激励主要包括：
（1）直升机平台：主旋翼与尾桨的基频谐波振动（基频20~50Hz，高次谐波可达200Hz），发动机与传动系统的宽频随机振动，以及机动飞行带来的冲击过载；
（2）固定翼平台：涡喷/涡扇发动机的高频旋转振动（基频100~500Hz），跨音速飞行的气动抖振（5~50Hz），以及起降阶段的冲击载荷。

第二层级是设备机箱的振动向内部核心组件的传递，机箱结构在激励下会产生局部共振，将振动幅值放大5~10倍，进而传递至内部对振动极度敏感的组件，这也是设备内部二次隔振的核心控制对象。

2. 振动对SAR系统性能的影响机制

振动对机载SAR的影响主要体现在成像质量与设备可靠性两个维度，其中对成像性能的影响是隔振设计的核心约束。

SAR成像依赖回波信号的相位一致性，平台振动导致天线相位中心产生径向位移ΔR(t)，对应的回波相位误差为：

Δφ(t) = 4π·ΔR(t)/λ

式中，λ为雷达工作波长。该公式表明，相位误差与径向位移成正比，与波长成反比。对于太赫兹SAR，波长仅为毫米级，1μm的位移就会引入超过12°的相位误差，远超成像系统可容忍的阈值。

振动对成像的具体影响可分为三类：

1）低频刚体振动：导致天线波束指向偏差，引入方位向与距离向的图像偏移、几何畸变，0.1°的姿态偏移即可造成成像散焦；
2）中频谐波振动：在回波中引入正弦相位调制，产生成对回波与虚假目标，严重降低图像的动态范围；
3）高频微振动：引入随机相位噪声，导致点扩散函数主瓣展宽、旁瓣升高，图像分辨率下降、对比度恶化。

同时，长期振动会导致设备内部元器件焊点疲劳、连接器接触不良、光学器件错位，显著降低SAR系统的长期工作可靠性。

3. 设备内部二次隔振的核心需求

针对机载SAR设备内部的工作特性，二次隔振系统需满足以下核心设计要求：
（1）宽频隔振性能：在20~2000Hz频段内实现有效隔振，重点抑制载机基频谐波振动与设备内部结构共振；
（2）高衰减特性：高频段隔振衰减速率优于单级隔振，对100Hz以上的微振动实现40dB以上的衰减；
（3）轻量化与小型化：适配SAR设备内部紧凑的安装空间，质量占比不超过核心敏感组件的30%；
（4）多自由度解耦：控制六自由度振动，避免线振动与角振动耦合，保障天线相位中心的指向稳定性；
（5）环境适应性：满足机载环境-55℃~125℃的温度范围、湿热、盐雾、冲击过载等严苛工况要求；
（6）电磁兼容性：隔振系统不破坏设备内部的电磁屏蔽性能，避免对射频通道产生干扰。

二、二次隔振系统的动力学原理与建模

1. 单级隔振系统的局限性

单级隔振系统为典型的单自由度质量-弹簧-阻尼系统，其动力学方程为：

m·d²x/dt² + c·dx/dt + k·x = c·dy/dt + k·y

式中，m为被隔振设备质量，c为隔振器阻尼系数，k为隔振器刚度，x为设备绝对位移，y为基础激励位移。

系统的位移传递率T为：

T = |X/Y| = sqrt( (1 + (2ζr)²) / ( (1 - r²)² + (2ζr)² ) )

式中，ζ为阻尼比（ζ = c/(2·sqrt(k·m))），r为频率比（r = f/f0），f0为系统固有频率（f0 = (1/(2π))·sqrt(k/m)）。

单级隔振系统存在固有局限性：

1）仅当r > sqrt(2)时系统实现隔振，低频隔振需降低固有频率，而低刚度会导致系统静态位移过大，无法满足机载设备的刚度要求；
2）共振区（r≈1）振动放大效应显著，阻尼增大会抑制共振峰值，但会降低高频隔振性能，存在设计矛盾；
3）高频段隔振衰减速率仅为-40dB/十倍频程，对高频微振动的抑制能力有限。

2. 二次隔振系统的动力学建模

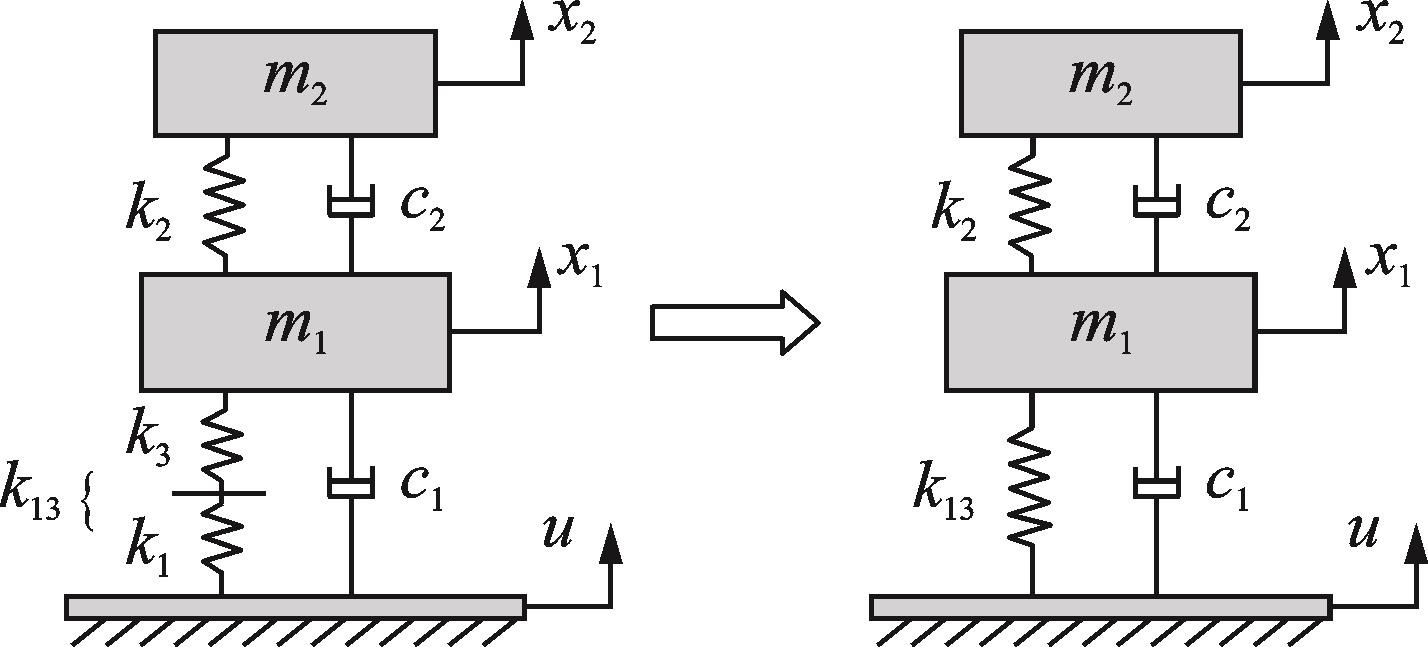

二次隔振系统为二自由度动力学系统，由主质量m1（SAR核心敏感组件）、中间质量m2、一级隔振器（刚度k2、阻尼c2，连接基础与中间质量）、二级隔振器（刚度k1、阻尼c1，连接中间质量与主质量）组成，其动力学模型如图1所示。


系统在基础位移激励y(t)下的动力学平衡方程为：

m1·d²x1/dt² + c1·(dx1/dt - dx2/dt) + k1·(x1 - x2) = 0
m2·d²x2/dt² + c1·(dx2/dt - dx1/dt) + k1·(x2 - x1) + c2·(dx2/dt - dy/dt) + k2·(x2 - y) = 0

式中，x1为主质量绝对位移，x2为中间质量绝对位移。

对动力学方程进行傅里叶变换，得到基础激励到主质量的位移传递率T2为：

T2 = |X1/Y| = sqrt( ( (k1 - ω²m1)² + (ωc1)² ) / D )

其中分母D为：

D = ( (k1 - ω²m1)(k1 + k2 - ω²m2) - k1² - ω²c1c2 )² + ( ωc1(k1 + k2 - ω²m2) + ωc2(k1 - ω²m1) )²

式中，ω为激励角频率。

3. 二次隔振系统的性能优势

相比单级隔振，二次隔振系统具有显著的性能优势：
（1）更宽的隔振频带：系统存在两个固有频率，可通过参数匹配避开载机激励的主频率，实现低频到高频的全频段隔振；
（2）更低的共振峰值：通过两级阻尼的合理分配，可同时抑制两个共振峰，最大振动传递率较单级隔振降低50%以上；
（3）更优的高频隔振性能：高频段隔振衰减速率可达-80dB/十倍频程，是单级隔振的2倍，对高频微振动的抑制能力大幅提升；
（4）更好的设计灵活性：可通过质量比、刚度比、阻尼比的优化，兼顾低频隔振性能与系统静态刚度，解决单级隔振的设计矛盾。

系统的核心设计参数为质量比μ = m2/m1，工程中通常取μ=0.1~0.3，在满足轻量化要求的同时，可获得优异的隔振性能。

三、机载SAR设备内部二次隔振系统关键设计技术

1. 系统参数多目标优化设计

机载SAR设备内部空间与重量约束严苛，需通过多目标优化实现隔振性能、重量、刚度的最优匹配。优化设计的核心流程如下：
（1）设计变量确定：选取两级隔振器的刚度k1、k2，阻尼c1、c2，中间质量m2为核心设计变量；
（2）目标函数构建：以主质量的振动传递率最小化、系统总重量最小化、主质量静态位移最小化为多目标函数，表达式为：

    min F = [ω1·T2_max, ω2·(m1+m2), ω3·Δx1_max]

    式中，ω1、ω2、ω3为各目标的权重系数，根据设计需求分配；
（3）约束条件设置：包括系统强度约束、安装空间约束、固有频率约束（避开载机激励频率与设备结构共振频率）、过载限位约束等；
（4）优化算法求解：采用遗传算法、粒子群算法等智能优化算法进行全局寻优，获得最优参数组合。

工程优化中，通常将一级隔振器的固有频率设计为低于二级隔振器，实现振动能量的分级衰减，同时保证两级固有频率比大于1.4，避免共振峰叠加。

2. 隔振器选型与匹配设计

隔振器是二次隔振系统的核心元件，需根据机载SAR设备内部的工况，进行两级隔振器的差异化选型与匹配，常用隔振器的性能对比如表1所示。

隔振器类型	核心优势	局限性	适配场景
金属橡胶隔振器	耐高低温、抗老化、阻尼大、环境适应性强	成型工艺复杂，非线性刚度需精准控制	两级隔振通用，尤其适配高低温交变的机载环境
特种橡胶隔振器	阻尼性能优异、体积小、成型方便、成本低	高低温性能有限，易老化，长期使用刚度漂移	二级精密隔振，设备内部常温工况
钢丝绳隔振器	非线性刚度、抗冲击性能强、宽频隔振效果好	体积较大，存在刚度各向异性	一级隔振，适配冲击与振动复合工况
压电智能隔振器	响应速度快、主动控制精度高、可适配变工况	结构复杂、功耗大、可靠性要求高	主被动一体化二级精密隔振

针对机载SAR设备内部二次隔振，主流的选型方案为：一级隔振采用金属橡胶/钢丝绳隔振器，重点抑制宽频随机振动与冲击载荷；二级隔振采用特种橡胶/小型金属橡胶隔振器，重点抑制高频微振动，保障核心组件的稳定性。

同时，隔振器的布局设计需保证系统的刚度中心与主质量的重心重合，采用对称式多点布置方案，避免六自由度振动耦合，尤其要抑制天线的角振动，防止波束指向偏差。

3. 结构集成与轻量化设计

机载平台对设备重量的严苛要求，决定了设备内部二次隔振系统必须采用集成化、轻量化设计，核心技术路径包括：
（1）中间质量功能复用：摒弃传统的配重式中间质量，将中间质量体与SAR设备的内部安装框架、中频接收机机箱、散热结构一体化设计，使其同时承担中间质量、设备安装、散热传导、电磁屏蔽的多重功能，可降低系统重量30%以上；
（2）拓扑优化设计：对中间框架、安装底座进行拓扑优化，以最小体积、最大刚度为目标，优化材料分布，采用镂空、轻量化加强筋结构，结合3D打印一体化成型技术，在满足强度与刚度要求的前提下，实现结构轻量化；
（3）紧凑型集成布局：采用层叠式、嵌入式布局，将两级隔振系统与核心组件紧凑集成，充分利用设备内部的冗余空间，减小系统体积，适配小型化SAR载荷的安装需求。

4. 隔振-成像协同补偿技术

对于超高分辨率SAR系统，即使经过二次隔振，仍存在微米级的残余振动，需采用隔振被动抑制与成像算法主动补偿的协同技术，进一步消除振动对成像的影响。

核心实现方案为：在二次隔振系统的主质量（天线）与中间质量上安装高精度MEMS加速度计/光纤陀螺，实时采集六自由度振动数据，通过自适应滤波算法解算出天线相位中心的实时位移ΔR(t)，将其输入SAR成像处理模块，构建相位补偿函数：

H(t) = exp( -j·4π·ΔR(t)/λ )

通过该函数对回波信号进行相位校正，消除残余振动引入的相位误差。该技术将被动隔振与主动补偿结合，可将振动导致的成像性能恶化降低90%以上，是超高分辨率机载SAR的必备技术。

5. 环境适应性与可靠性设计

机载SAR设备需适应严苛的飞行环境，二次隔振系统的可靠性设计是保障系统长期稳定工作的关键，核心设计要点包括：
（1）极限载荷与限位保护：隔振器的极限载荷需满足飞机机动飞行时的15g以上过载要求，同时设计机械限位结构，防止大过载下隔振器变形过大，导致设备碰撞损坏；
（2）环境适应性设计：选用耐高低温、抗腐蚀、抗老化的材料，金属橡胶隔振器采用不锈钢丝材质，橡胶隔振器选用氟橡胶、硅橡胶等特种材质，满足-55℃~125℃的宽温工作要求；
（3）疲劳寿命设计：通过振动疲劳仿真与试验，验证隔振系统在全寿命周期内的刚度、阻尼性能稳定性，避免长期振动导致的性能衰减；
（4）冗余设计：对关键隔振点采用冗余设计，避免单点失效导致系统崩溃，提升系统的任务可靠性。

四、工程应用与性能验证

以某型直升机载高分辨率SAR系统为例，验证设备内部二次隔振技术的工程应用效果。该SAR系统工作于X波段，方位向分辨率0.3m，载机为中型直升机，主旋翼基频35Hz，高次谐波70Hz、105Hz、140Hz，发动机主激励频率120Hz。

1. 系统设计方案

针对SAR设备内部的天线与射频前端组件，设计二次隔振系统，核心参数如下：
（1）主质量m1=22kg（天线+射频前端）；
（2）中间质量m2=4.4kg（质量比μ=0.2，复用设备内部中频机箱）；
（3）一级隔振器：金属橡胶隔振器，固有频率f02=16Hz，阻尼比ζ2=0.12；
（4）二级隔振器：小型金属橡胶隔振器，固有频率f01=26Hz，阻尼比ζ1=0.15；
（5）隔振器布局：8点对称布置，保证刚度中心与重心重合，实现六自由度解耦。

2. 性能测试结果

通过振动台扫频试验与随机振动试验，测试系统的隔振性能，结果如下：
（1）共振区性能：系统两个共振峰分别位于16Hz与26Hz，最大振动传递率为5.8dB，较原单级隔振系统的12.3dB降低了52.8%，共振放大效应得到显著抑制；
（2）隔振频带：系统在32Hz以上频段实现有效隔振，覆盖载机所有主激励频率；
（3）主激励频率隔振效果：在35Hz主旋翼基频处，隔振传递率为0.08，隔振量21.9dB；在70Hz以上高频段，隔振量均超过40dB，较单级隔振系统提升18dB以上；
（4）随机振动测试：在机载随机振动谱激励下，天线组件的加速度均方根值从原单级隔振的0.82g降至0.15g，振动衰减率达81.7%。

3. 飞行成像验证

装机飞行试验结果表明，采用设备内部二次隔振系统后，SAR图像无成对回波、散焦现象，方位向分辨率达到0.3m的设计指标，图像对比度与动态范围较原单级隔振方案提升12dB，成像质量得到显著提升，满足实际任务使用要求。

机载SAR设备内部二次隔振技术是解决高分辨率SAR振动敏感问题的核心手段，相比传统单级隔振，其具有更宽的隔振频带、更低的共振峰值与更优的高频隔振性能，可有效抑制机载平台振动对SAR核心敏感组件的影响，显著提升成像质量与系统可靠性。

---
