本文系统阐述
机载SAR图像纹理分析的核心逻辑与应用价值，我将从SAR成像原理切入，围绕纹理特征提取方法、分析技术、行业应用及科学意义展开，结合技术细节与实际场景，确保内容专业且兼具可读性。
一、机载SAR成像原理与纹理特征本质

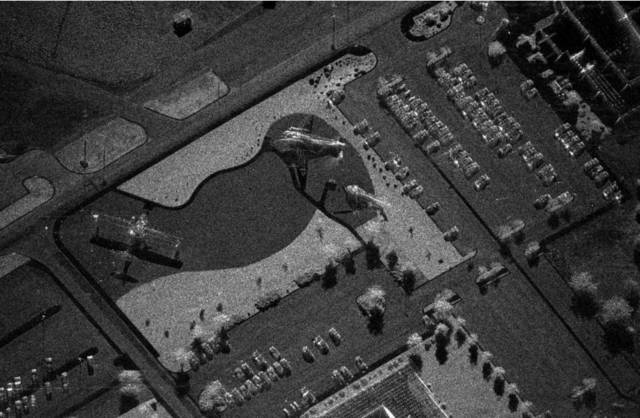

1. 机载SAR成像基础
合成孔径雷达（SAR）是一种主动式微波遥感设备，通过向观测区域发射微波信号并接收回波，利用合成孔径技术构建高分辨率图像。与光学遥感相比，机载SAR具备全天时、全天候工作能力，不受云层、光照等气象条件限制，可穿透植被、浅地表等介质，广泛应用于测绘、地质勘探、灾害监测等领域。其成像过程的核心是：雷达天线发射的微波与地物目标相互作用（反射、散射、透射），回波信号的幅度、相位、极化等信息被记录后，经成像算法处理生成二维灰度图像。
2. 纹理特征的物理本质
SAR图像的纹理是地物目标在微波波段的散射特性与空间分布模式的综合体现，反映了地物的粗糙度、均匀性、结构排列等物理属性。从本质上看，纹理特征源于两个核心因素：
（1）地物微观散射特性：粗糙表面会产生多向散射，导致图像像素灰度值波动剧烈；光滑表面以镜面反射为主，灰度值分布均匀。例如，森林区域因树冠结构复杂，散射信号随机且强烈，图像呈现密集的颗粒状纹理；而平静水面的镜面反射使图像灰度值单一，纹理平缓。
（2）地物宏观空间分布：同类地物的空间排列方式（如农田的条带状分布、城市建筑的规则网格状分布）会在图像上形成周期性或规律性的灰度变化，构成宏观纹理结构。
与光学图像纹理不同，SAR图像纹理还受雷达系统参数（如波长、极化方式、入射角）影响：长波长雷达穿透力强，纹理更侧重深层地物信息；短波长雷达分辨率高，纹理能反映地物细节结构；多极化SAR通过不同极化通道的纹理差异，可进一步提升地物区分能力。
纹理特征提取是纹理分析的核心步骤，需通过数学方法量化图像中灰度值的空间分布规律。根据提取维度与原理，主流方法可分为四类：
1. 统计型纹理特征提取
统计型方法基于像素灰度值的统计分布与空间关联特性，不依赖图像的几何结构，是最常用的基础提取手段。
（1）灰度直方图统计：通过计算图像灰度值的均值、方差、偏度、峰度等统计量描述纹理粗糙程度。方差越大，表明灰度值波动越剧烈，纹理越粗糙；偏度反映灰度分布的不对称性，可区分对称分布的均匀地物（如草地）与非对称分布的复杂地物（如工业区）。
（2）灰度共生矩阵（GLCM）：构建不同方向（0°、45°、90°、135°）和距离下的灰度共生矩阵，提取对比度、相关性、能量、熵等特征。对比度表征灰度值的差异程度，高对比度对应粗糙纹理（如岩石区）；相关性反映空间像素的关联程度，高相关性对应规则纹理（如公路）；熵值越大，纹理越复杂（如森林）。
（3）灰度游程长度矩阵（GLRLM）：统计同一灰度值在特定方向上连续出现的长度（游程），提取游程密度、长游程优势、短游程优势等特征。例如，城市道路的长条状纹理表现为长游程优势，而离散的建筑群则以短游程为主。
2. 结构型纹理特征提取
结构型方法假设纹理是由基本纹理元（如点、线、面）按一定规则排列形成，通过识别纹理元及其排列模式实现特征提取。
（1）边缘检测法：利用Sobel、Canny等算子检测图像中的边缘信息，边缘的密度、方向、长度等参数可表征纹理结构。例如，建筑物的矩形边缘会形成密集的水平/垂直边缘，而山地的不规则地形则表现为杂乱无章的边缘分布。
（2）形态学方法：通过腐蚀、膨胀、开运算、闭运算等形态学操作，提取纹理的形状、大小、连通性等特征。例如，使用圆盘结构元素对农田图像进行闭运算，可突出条带状纹理的连续性。
3. 频谱型纹理特征提取
频谱型方法基于傅里叶变换、小波变换等频域分析技术，将图像从空间域转换到频域，通过频域特征反映纹理的周期性和方向性。
（1）傅里叶变换：图像的频域能量分布与纹理的空间频率相关，低频成分对应平缓纹理，高频成分对应粗糙纹理。通过计算频域能量谱的峰值位置、分布范围，可判断纹理的主导方向和周期性（如农田纹理的周期性条纹在频域表现为明显的峰值）。
（2）小波变换：具备多尺度、多分辨率分析能力，可在不同尺度下提取纹理的细节特征与全局特征。低频小波系数反映纹理的整体结构，高频系数反映纹理的细节波动，适用于复杂场景下的纹理分层描述（如同时区分森林的树冠细节与整体分布）。
4. 模型型纹理特征提取
模型型方法通过建立数学模型拟合纹理的灰度分布规律，从模型参数中提取纹理特征。
（1）马尔可夫随机场（MRF）模型：假设图像中每个像素的灰度值仅与其邻域像素相关，通过求解模型的参数（如邻域关联强度）表征纹理的空间相关性。该方法适用于纹理结构复杂且具有随机性的场景（如海洋波浪、植被覆盖区）。
（2）分形模型：基于分形几何理论，通过计算纹理的分形维数描述其粗糙程度和自相似性。分形维数越大，纹理越复杂（如山地的分形维数高于平原）。
三、机载SAR图像纹理分析关键技术
1. 纹理特征优化与降维
高维纹理特征会导致数据冗余、计算复杂度增加，甚至影响分析精度，因此需进行特征优化与降维：
（1）特征筛选：通过方差分析、互信息、ReliefF算法等，剔除区分度低、相关性强的特征。例如，若GLCM的对比度与熵值高度相关，可保留其中一个以减少冗余。
（2）特征降维：采用主成分分析（PCA）、线性判别分析（LDA）、局部线性嵌入（LLE）等方法，将高维特征映射到低维空间。PCA通过最大化特征方差保留关键信息，适用于无监督场景；LDA通过最大化类间距离、最小化类内距离，提升特征的区分能力，适用于监督分类场景。
2. 纹理分类与识别技术
纹理分析的核心目标之一是实现地物分类与识别，主流技术包括：
（1）传统机器学习方法：将提取的纹理特征输入分类器（如支持向量机SVM、随机森林RF、K近邻KNN）进行训练与分类。SVM通过核函数处理非线性特征，适用于小样本纹理分类；RF通过集成多棵决策树，提升分类的鲁棒性，适用于复杂场景（如城市混合用地分类）。
（2）深度学习方法：基于卷积神经网络（CNN）的端到端纹理分析，无需手动提取特征，通过网络自动学习纹理的深层语义信息。例如，使用U-Net、ResNet等网络架构，可实现高分辨率SAR图像的精细纹理分类（如区分建筑物、道路、植被、水体等），尤其适用于复杂地形和混合地物场景。
3. 多源数据融合分析
单一SAR图像纹理信息有限，结合多源数据可提升分析精度：
（1）多极化SAR融合：不同极化通道（HH、HV、VV、VH）的纹理特征具有互补性，例如HV极化对植被散射敏感，HH极化对建筑物反射敏感，融合多极化纹理可增强地物区分能力。
（2）SAR与光学数据融合：光学图像的光谱信息与SAR图像的纹理信息结合，可弥补各自缺陷（如光学图像受云雾影响，SAR图像光谱信息不足），提升分类与识别精度。
（3）时序SAR数据融合：通过分析不同时间节点的纹理变化（如灾害前后的纹理差异、作物生长周期的纹理演变），实现动态监测（如滑坡监测、作物长势评估）。
1. 测绘与地理信息系统（GIS）
（1）地形测绘：通过纹理特征区分地形类型（山地、平原、丘陵），提取地形的粗糙度、坡度等信息，辅助生成数字高程模型（DEM）。例如，山地的复杂纹理对应高坡度，平原的平缓纹理对应低坡度。
（2）土地利用/覆盖分类：基于纹理特征的差异，实现耕地、林地、草地、建设用地、水体等土地类型的高精度分类。例如，耕地的条带状纹理、建设用地的规则网格纹理、水体的均匀纹理可有效区分。
2. 地质勘探与资源调查
（1）矿产资源勘探：不同矿物的微波散射特性差异会导致纹理特征不同，通过分析纹理的分布范围、结构特征，可圈定矿产资源潜在分布区。例如，含矿地层的纹理往往与周围地层存在明显差异，表现为局部灰度值波动异常。
（2）油气资源探测：油气藏会导致地表微地貌和土壤湿度变化，进而影响SAR图像的纹理特征（如纹理均匀性、粗糙度变化），通过纹理分析可辅助识别油气藏的间接标志。
（3）水资源调查：通过纹理特征区分地表水（河流、湖泊）与地下水露头区，地表水的镜面反射纹理与地下水露头区的湿润土壤纹理存在明显差异，可实现水资源分布Mapping。
3. 灾害监测与应急响应
（1）洪涝灾害监测：洪涝区域的水体纹理与未淹没区域的地物纹理（如农田、建筑）差异显著，通过纹理分析可快速提取淹没范围、评估灾害损失。例如，淹没区的均匀低灰度纹理与未淹没区的复杂高灰度纹理形成鲜明对比。
（2）地震/滑坡灾害监测：灾害发生后，地表结构破坏会导致纹理特征突变（如规则纹理变为杂乱纹理），通过对比灾害前后的纹理变化，可识别灾害影响范围、评估破坏程度。
（3）森林火灾监测：火灾后的植被烧毁区域与未烧毁区域的纹理差异明显（烧毁区域纹理更粗糙、灰度值更低），通过纹理分析可快速圈定过火面积。
4. 农业与生态环境监测
（1）作物长势评估：不同生长阶段的作物冠层结构差异会导致纹理特征变化（如苗期作物纹理稀疏，成熟期作物纹理密集），通过时序纹理分析可监测作物生长状况、预测产量。
（2）植被覆盖度估算：植被覆盖度越高，纹理越复杂（如密林的密集颗粒状纹理），通过纹理特征（如熵值、分形维数）可定量估算植被覆盖度，辅助生态环境评估。
（3）生态保护区监测：通过纹理分析识别保护区内的地物类型变化（如植被退化、栖息地破坏），为生态保护决策提供数据支持。
五、机载SAR图像纹理分析的科学意义与价值
1. 弥补传统遥感技术的局限性
光学遥感依赖光照条件，且易受云层、植被遮挡影响，难以获取全天候、全天时的地物信息；而SAR图像的纹理分析不受这些因素限制，可穿透植被、云层，获取地表及浅地表的真实信息，尤其适用于恶劣环境和复杂地形的遥感监测（如极地、热带雨林、山区）。此外，纹理特征比单一灰度值更能反映地物的本质属性，可显著提升地物分类、识别的精度，解决传统遥感中“同物异谱、异物同谱”的难题。
2. 推动遥感数据从“定性描述”到“定量分析”的跨越
早期遥感分析多依赖人工目视解译，主观性强、效率低；而纹理分析通过量化的数学指标（如对比度、熵值、分形维数）描述地物特征，实现了遥感数据的定量化分析。例如，通过纹理特征的数值变化，可定量评估地形粗糙度、植被覆盖度、灾害破坏程度等，为科学研究和决策提供客观、精确的数据支撑。
3. 赋能多学科交叉与行业数字化转型
机载SAR图像纹理分析融合了微波遥感、图像处理、计算机视觉、数学建模等多学科技术，推动了交叉学科的发展。在行业应用中，纹理分析为测绘、地质、农业、环保等领域提供了高效、精准的监测手段，助力行业数字化转型：例如，地质勘探中通过纹理分析快速圈定资源靶区，提升勘探效率；农业中通过时序纹理监测实现精准农业管理；灾害监测中通过纹理变化快速响应，降低灾害损失。
4. 支撑国家重大战略需求
纹理分析技术在国土空间规划、生态环境保护、资源安全保障、灾害应急响应等国家重大战略中发挥着关键作用：
（1）国土空间规划：通过土地利用/覆盖的纹理分类，为国土空间开发、耕地保护、城乡规划提供数据支持；
（2）生态环境保护：通过植被纹理变化监测，评估生态系统健康状况，支撑“双碳”目标实现；
（3）资源安全保障：通过矿产、油气、水资源的纹理探测，提升资源勘探效率，保障国家资源安全；
（4）灾害应急响应：通过灾害前后的纹理对比，快速评估灾害影响，为应急救援提供决策依据。
机载SAR图像的纹理分析是微波遥感领域的核心技术之一，其本质是通过量化图像灰度值的空间分布规律，反演地物的物理属性与空间结构。从特征提取到分类识别，从单一数据到多源融合，纹理分析技术不断发展，已广泛应用于测绘、地质、农业、灾害监测等多个领域。其核心意义不仅在于弥补传统遥感技术的局限性，实现遥感数据的定量化分析，更在于赋能多学科交叉与行业数字化转型，支撑国家重大战略需求。
