微型SAR

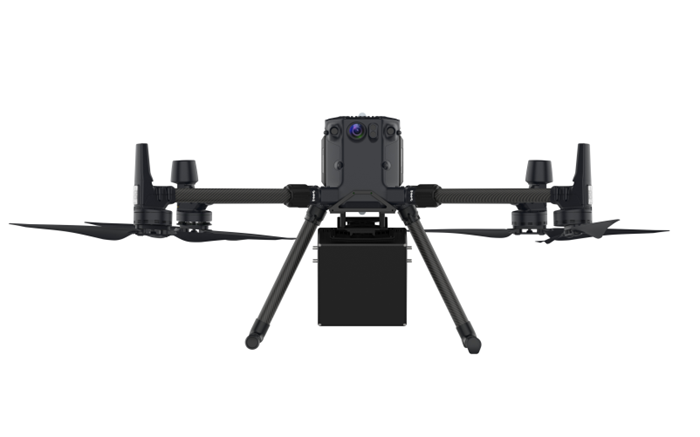

MiniSAR
相控阵MiniSAR
相控阵MiniSAR主机技术指标
|
指标名称 |
指标要求 |
备注 |
||
|
波段 |
ku |
|
||
|
发射信号中心频率 |
13.5GHz |
|
||
|
信号形式 |
脉冲 |
|
||
|
信号带宽 |
50MHz、200MHz、400MHz、800MHz、1800MHz |
|
||
|
极化方式 |
单极化 HH/VV，全极化 HH、HV、VH、VV |
|
||
|
峰值发射功率 |
≥50W |
|
||
|
噪声系数 |
≤4dB |
|
||
|
最大脉冲重复周期 |
1ms |
|
||
|
最大占空比 |
20% |
|
||
|
适应飞行速度 |
120km/h~300km/h |
|
||
|
适应飞行高度 |
300m~6000m |
|
||
|
天线形式 |
微带阵列天线 |
|
||
|
天线增益 |
≥24dB |
|
||
|
天线波束宽度 |
方位：≥3° 俯仰：≥14° |
|
||
|
伺服扫描范围 |
方位：-45°~+45° 俯仰：-70°~+70° |
|
||
|
伺服扫描速度 |
≥30°/s |
|
||
|
最小可检测速度 |
≤5km/h |
GMTI模式 |
||
|
作用距离 |
作用距离：≥4km（目标RCS≥20m2） 作用距离：≥6km（目标RCS≥100m2） |
GMTI模式 |
||
|
目标位置信息输出频率 |
≥50Hz |
单脉冲搜索状态下 |
||
|
条带模式 |
3m×3m |
20km |
8.3km |
SAR成像分辨率、作用距离及幅宽 |
|
1m×1m |
15km |
6km |
||
|
0.5m×0.5m |
10km |
4km |
||
|
0.3m×0.3m |
8.7km |
3km |
||
|
0.1m×0.1m |
6km |
2km |
||
|
聚束模式 |
0.3m×0.3m |
6km |
1km×0.5km |
|
|
0.1m×0.1m |
6km |
0.5km×0.5km |
||
|
NESZ |
≤-15dB |
|
||
|
SAR成像处理延迟 |
≤10s |
单景图像 |
||
|
连续工作时间 |
≥8h |
不需要连续记录 |
||
|
重量 |
≤6.9kg |
|
||
|
功耗 |
≤200W |
|
||
相控阵天线技术指标
|
工作体制 |
脉冲 |
|
极化方式 |
HH或VV |
|
工作模式 |
条带、聚束、GMTI |
|
SAR条带 |
0.2m×0.2m，8km |
|
SAR聚束 |
0.1m×0.1m，8km |
|
GMTI |
5km/h |
|
方位向电扫 |
最大范围 ±45° |
|
定位精度 |
≤10m（基于单点GNSS定位的成像算法） |
|
实时成像 |
分辨率优于0.3m×0.3m@3km幅宽 |
|
总重量 |
≤8kg |
|
整机功耗 |
≤300W |
|
记录容量 |
≥4TB |
|
工作温度 |
-40℃~55℃
|
